LED显示屏故障及原因分析

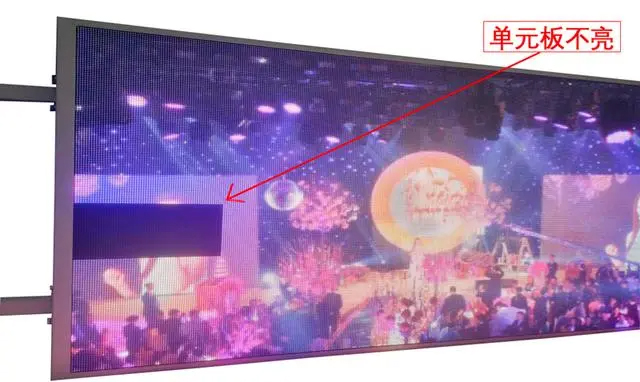

故障现象1：一单元板不亮

故障原因：1.没有+5v；2.数据线坏。

故障分析处理：1. 电源坏，更换电源；2.更换数据线。

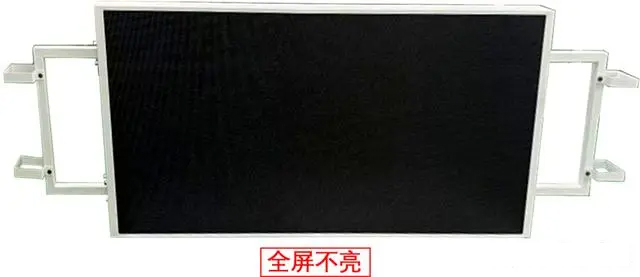

故障现象2：全屏不亮

故障原因：1.主控制器没有+5v; 2.整屏交流电没有； 3.计算机设置不对。

故障分析处理：1.电源坏，更换电源；2.检查供电电路；3.重新设置计算机。

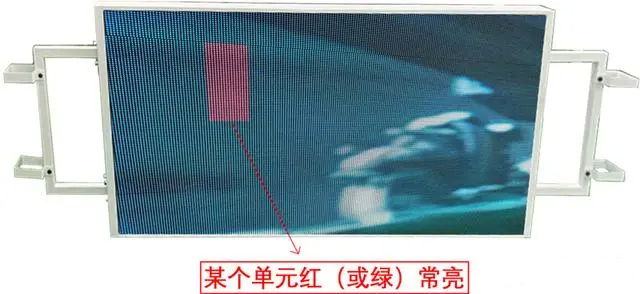

故障现象3：某个单元红（或绿）常亮

故障原因：1.连接这个单元的数据线有问题； 2.对应的分配板有问题；3.某块单元板故障。

故障分析处理：1.重新插一下数据线，注意方向；2.更換一根数据线；3.更换分配板；4.更换单元板。

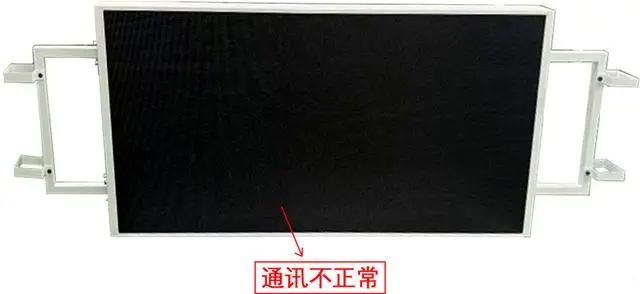

故障现象4：通讯不正常

故障原因：1.软件设置是否正确；2.通讯线是否连通；3. MAX323有问题

故障分析处理：1.重新启动计算机，重新开关显示屏；2.重新进行设置；3.用数字表进行测量；4.换掉这片MAX232.

故障现象5：整屏横向隔几行亮，隔几行不亮

故障原因：网线没有插好。

故障分析处理：把网线插好。

配件位置

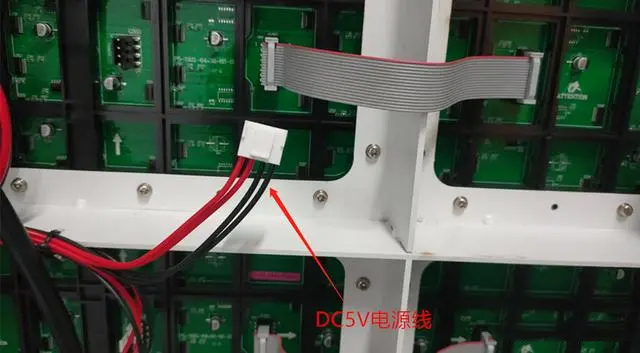

1、DC 5V线

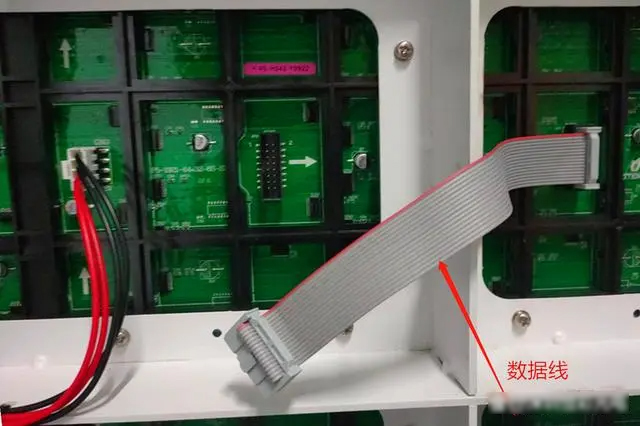

2、数据线

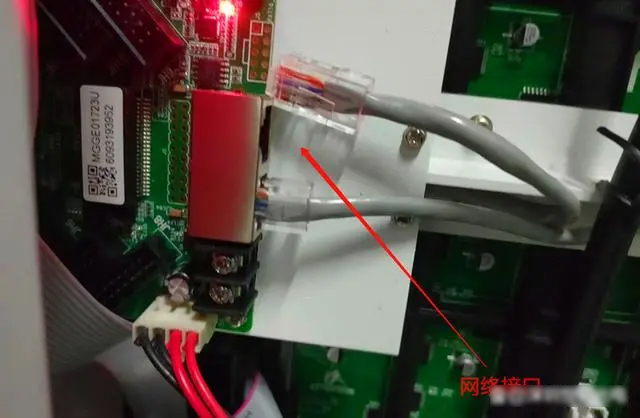

3、网络接口
