随着数字技术的发展和市场的偏好，户外广告的种类呈现出多样化的趋势。当我们环顾城市时，除了在公交候车亭和地铁站非常传统的平面广告外，我们还可以看到数字标牌LCD显示屏和LED显示屏广告。LED电子显示屏正成为目前有效受欢迎的商业广告渠道。咱们来具体了解显示屏的组成和点间距的计算~

LED显示屏的组成

第一个元件:显示模组，它是LED的显示核心部件之一，单元板的好坏，直接影响到显示屏显示的效果。单元板是由LED模块，驱动芯片以及PCB电路板组成。

第二个元件:连线，它可分为数据线，传输线以及电源线。数据线是用于连接控制卡和LED单元板的排线。传输线是用于连接控制卡和电脑。电源线是用来连接电管控制卡以及LED单元板，连接单元板的电源线的铜芯直径不小于1㎜.

第三个元件:电源， 电源一般使用的是开关电源，220V输入，5v直流输出。需要指出，由于LED显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。

第四个元件：控制卡：LED控制卡，就是LED显示屏通过PC对显示屏数据转换的外属设备，有多种称呼：LED显示屏控制卡，LED短信控制卡，GSM无线卡，GPRS无线卡，RF无限控制卡，WIFI无限网络控制卡，LED光纤控制卡，条屏控制卡，u盘控制卡，网口控制卡，显示屏控制系统，条屏控制卡，图文控制卡。

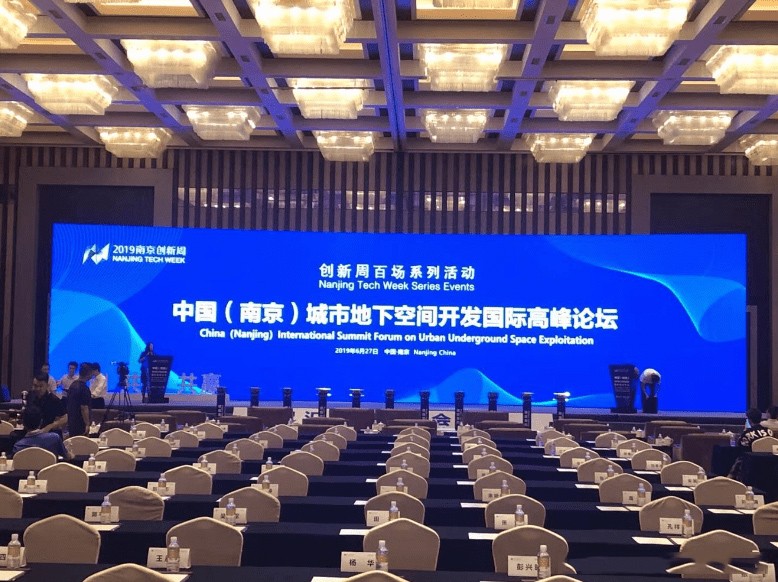

LED显示屏

LED屏的点间距计算

1、各单元板常见型号及尺寸

LED屏普遍是用单元板做的。LED单元板常见型号及尺寸（mm）有P10（320×160）、P8（256×128）、P6（192×192）、P5（320×160）、P4（256×128）、P3（192×192）、P2（256×128）以及小间距模组，其中的数字代表着点间距，数字越小，点数越多，分辨率越高，呈现的画面也越清晰，相应的也越贵。

2、那么是如何计算出来的呢？

我们以P10和P4来举例。

一般P10的模组长有32个点，宽有16个点，而P10的点间距为10mm，那么这张模组的长度就是32×10=320mm，宽度就是16×10=160mm。

同样可以用模组的长度和点间距来计算出它的点数，如P3的尺寸为192×192mm，那么它的点数就是192÷3=64，那么P3模组长就有64个点，宽也有64个点。

其他模组的尺寸以此类推。

在了解到了LED模组的尺寸和基本数据后，我们可以通过一个实例来看一下。

客户需要一个长度3m宽度2m的LED显示屏，用P10的模组，如何计算它的实际长度和高度？

可能有些朋友不理解这个问题是什么意思，既然已经有长度和宽度了，那为什么还要计算呢？因为LED显示屏是由多若干块单元板也就是模组组成，而这些模组的尺寸拼接起来的尺寸不一定会是客户要求的尺寸，所以要根据客户的需求来计算实际的长度和宽度，并且与客户沟通协商好才能将显示屏的效果发挥到最好。

1、首先计算长、宽需要多少张单元板

我们可以从上面了解到P10的基本数据，可以计算得到模组数量：

长：3m÷0.32m=9.375≈9张

宽：2m÷0.16=12.5≈12张

因为模组最小的单位为1，所以必须取整。

2、屏幕的长和宽尺寸

长：9×0.32=2.88m

宽：12×0.16=1.92m

3、最终实际LED显示屏的尺寸

除了LED显示屏的尺寸要计算外，一般还有铝材边框的尺寸需要加上。由于边框的尺寸有很多的规格，P10常用的边框厚度为9cm，宽度有加3.5cm（一边）的，也有加4.5cm（一边）的。

这里我们选用常用的宽度加4.5cm一边的边框，那么整屏的实际安安装长度和宽度就是：

长：2.88m＋0.045×2=2.92m

宽：1.92m＋0.045×2=2.01m

最终尺寸就是2.92m×2.01m

LED显示屏控制软件的支持

NO.1 异步全彩控制系统

全彩异步播放盒 SDK 是基于中航全彩异步卡客户自身项目定制需 要由中航软件项目组提供的二次开发基础接口，SDK 使用 C++语言开 发，并提供对外基础功能接口，在实际使用中客户应遵守接口调用流 程与调用规则，现将接口调用步骤与注意点列出，供二次开发人员参考。

NO.2 单色控制系统

字符卡单机直连使用步骤(单张卡)

1、字符卡插入网线并且与电脑直插；

2、设置显示屏参数（菜单栏设置屏参设置密码 168 （此参数由屏幕供应商提供，屏幕如果显示正常，选择型号后直接点击 回读屏参即可）；

3、发送字库数据（菜单栏编辑字符字库设置）字符字库支持两种编码：GB2312 以及 UNICODE，二者只能使用其中一 个，下载一种字库后，字符卡只能接受此字库的数据，否则将无法显示，再次下载字符字库，将删除之前的字符字库； （字符字库高度、宽度要小于或等于后期添加的字符分区宽度、高度）

4、 创建字符分区并发送数据到字符卡设备上。 （字符分区高度、宽度要大于或等于前期添加的字符字库宽度、高度）
